13-60mm 2D-5DΔορυφορικές σπαθές με ευρετήριοSAVANTEC Carbide High Speed Steel Drill Bit Spade Drill Insert (Καρβίδιο υψηλής ταχύτητας τρυπάνι από χάλυβα)
περιγραφή του προϊόντος

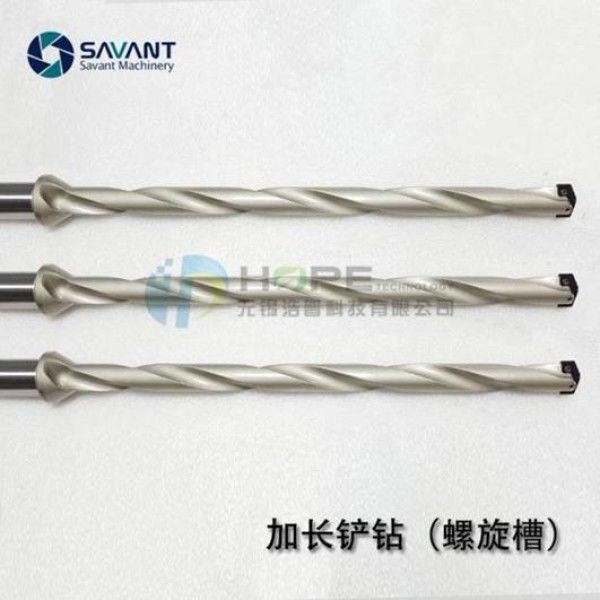

Savantec SPADE DRILLS: είναι ένα αναβαθμισμένο υποκατάστατο του παραδοσιακού τρυπανιού Fried Dough Twists και μπορεί να εφαρμοστεί σε εξοπλισμό CNC και διάφορους παραδοσιακούς εξοπλισμούς, όπως κάθετο τρυπανάκι,ακτινοειδής τρυπάνικλπ.

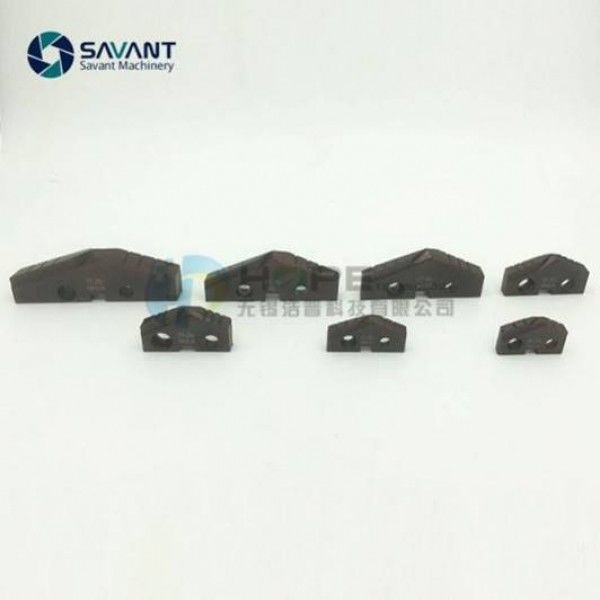

Η λεπίδα τρυπανιού Savantec χωρίζεται σε δύο υλικά: σκληρό κράμα και χάλυβα υψηλής ταχύτητας, και ο φορέας εργαλείων που έχει εγκατασταθεί είναι επίσης διαφορετικός και δεν μπορεί να αντικατασταθεί
Συνιστάται να χρησιμοποιούνται λεπίδες από χάλυβα υψηλής ταχύτητας σε κάθετα τρυπεία και τρυπεία κυματισμού, αλλά δεν συνιστάται να χρησιμοποιούνται λεπίδες από σκληρό κράμα επειδή η ταχύτητα του μηχανήματος είναι χαμηλή, η ακαμψία είναι κακή,Και το κενό είναι μεγάλο., το οποίο μπορεί εύκολα να προκαλέσει σπάσιμο των λεπίδων σκληρού κράματος.
Τα πλεονεκτήματα του Savant SPADE DRILLS:
Το τρυπάνι του φτυάριου είναι κατασκευασμένο από χάλυβα υψηλής ταχύτητας που περιέχει κοβαλτό και χάλυβα υψηλής ταχύτητας σε σκόνη, με ισχυρές επιδόσεις κοπής.
Όλες οι τρυπές savantec διαθέτουν κεντρική τρύπα εξόδου νερού και συνιστάται να χρησιμοποιείται ένα σύστημα ψύξης με υψηλή πίεση και ροή όσο το δυνατόν περισσότερο.Αυτό μπορεί να επεκτείνει σημαντικά τη διάρκεια ζωής των λεπίδων και επίσης να είναι πιο ευνοϊκό για την αφαίρεση τσιπ.
Η λεπίδα είναι εξοπλισμένη με ένα τσιπ σπάσιμο αυλάκι, και τα σιδερένια φύλλα είναι σε ένα κατακερματισμένο σχήμα, το οποίο ευνοεί την αφαίρεση τσιπ και βελτιώνει την ασφάλεια
Μπορεί να επεξεργαστεί μέχρι το τέλος σε μια φορά, χωρίς την ανάγκη να υποχωρήσει όπως συνηθισμένο χάλυβα υψηλής ταχύτητας Fried Dough Twists τρυπάνι, και έχει υψηλότερη απόδοση
Υποστηρίζει την επεξεργασία βαθιάς τρύπας με ακρίβεια διαστάσεων μικρότερη από 10 νήματα και μπορεί να χρησιμοποιηθεί ως εργαλείο επεξεργασίας ακριβείας.
Ομαλότητα γεωτρήσεις 1.6-3.2Ra
Η συνιστώμενη γραμμική ταχύτητα είναι 20-40 μέτρα ανά λεπτό, με διπλή λεπίδα (διαφορετική από τις τρύπες U) και διπλή ακμή τροφοδοσίας F0.2-0.6mm ανά στροφή
Χαρακτηριστικά της τρυπανίδας φτυάρας Savantec:
Τα Savantec SPADE DRILLS μπορούν να προσαρμοστούν σύμφωνα με τα σχέδια των πελατών και μπορούν να κατασκευαστούν σε μη τυποποιημένα τρυπάνι με καμπύλες, τρύπες, βήματα κλπ.
Η λαβή συμπίεσης περιλαμβάνει τρία είδη: πλευρική σταθερή, ευθεία λαβή και Mohs
Savantec SPADE DRILLS τυπικό εύρος επεξεργασίας: 9.05-114.00mm
Το βάθος των τρυπών Savantec SPADE μπορεί να φτάσει: 30 * D (30 φορές διάμετρο)
Κάθε προδιαγραφή του σωλήνα τρυπών μπορεί να είναι εξοπλισμένη με μια σειρά από λεπίδες τρυπών
Η μηχανή SPADE DRILLS έχει διαφορετικούς τύπους λεπίδων για την επεξεργασία τμημάτων χάλυβα, χυτοσίδηρου, ανοξείδωτου χάλυβα, κράματος αλουμινίου κλπ.
Δύο είδη υλικών λεπίδων τρυπών φτυάρι: επικάλυψη από χάλυβα υψηλής ταχύτητας και επικάλυψη από σκληρό κράμα
Εξάλειψη του κόστους της άλεσης τρυπών και την αγορά ενός τρυπών για μια και μοναδική προδιαγραφή τρύπα
Η λεπίδα τρυπανιού Savantec έχει λειτουργία αυτοκέντρωσης, με συμμετρική και ομοιόμορφη κατανομή δύναμης και στις δύο άκρες, κατάλληλη για επεξεργασία βαθιών τρυπών.Για τα οποία η αναλογία μήκους προς διάμετρο είναι μικρότερη από 5 φορές τη διάμετροΓια εκείνες που υπερβαίνουν το 5 φορές τη διάμετρο, συνιστάται η χρήση τρυπανιών Savantec.
Όταν η πίεση ψύξης είναι αρκετά υψηλή, ο ρυθμός ροής είναι αρκετά μεγάλος, και η αφαίρεση του τσιπ είναι ομαλή,Το SavantecSPADE DrILLS μπορεί να τρυπήσει συνεχώς τρύπες χωρίς να χρειάζεται να υποχωρήσει για την αφαίρεση των τσιπ..
Προδιαγραφή προϊόντος
| |
|
| 型号说明:SD为??钻总称呼,S/H分别为直槽/螺旋槽 |
|
| 00系列 ((φ13.0-φ17.5) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD00S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD00S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD00H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD00H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD00H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD00S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD00S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD00S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| 05 σειρά ((φ15.5-φ17.5) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD05S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD05S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD05H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD05H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD05H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD05S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD05S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| SD05S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2,5*6 |
Τ8 |
|
| 10 σειρά ((φ17.6-φ24.4) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD10S-48-XP25 |
48 |
75.8 |
79.4 |
131.8 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD10S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| 15 σειρά ((φ22.0-φ24.4) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD15S-57-XP25 |
57 |
88.5 |
92.1 |
144.5 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| SD15S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
Τ8 |
|
| 20 σειρά ((φ24.5-φ35.0) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD20S-57-XP32 |
57 |
88.5 |
92.1 |
148.5 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 25 σειρά ((φ30.0-φ35.0) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD25S-92-XP32 |
92 |
123.4 |
127 |
183.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 30 σειρά ((φ35.1-φ47.9) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD30S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD30S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| 35 σειρά ((φ42.0-φ47.9) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD35S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| SD35S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
Τ20 |
|
| 40 σειρά ((φ48.0-φ65.28) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD40S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD40S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| 45 σειρά ((φ56.0-φ65.28) |
|
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD45S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| SD45S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
Τ20 |
|
| 50 σειρά ((φ65.3-φ89.08) |
|
| |
| |
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD50S-171-XP50 |
171 |
235 |
240 |
315 |
50 |
80 |
1/2 |
M6*15 |
Τ25 |
|
| SD50S-350-XP50 |
350 |
414 |
419 |
494 |
50 |
80 |
1/2 |
M6*15 |
Τ25 |
|
| SD50S-660-XP50 |
660 |
724 |
729 |
804 |
50 |
80 |
1/2 |
M6*15 |
Τ25 |
|
| 70 σειρά ((φ89.1-φ114.48) |
|
| |
| |
| |
| 型号 |
Α1 |
L2 |
Α3 |
Α |
Δ1 |
Λ4 |
G |
螺丝 |
Χεράκι |
|
| SD70S-200-XP50 |
200 |
275 |
280 |
355 |
50 |
80 |
1/2 |
M6*15 |
Τ25 |
|
| SD70S-400-XP50 |
400 |
475 |
480 |
555 |
50 |
80 |
1/2 |
M6*15 |
Τ25 |
|
| SD70S-800-XP50 |
800 |
875 |
880 |
955 |
50 |
80 |
1/2 |
M6*15 |
Τ25 |
|
εικόνα προϊόντος
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
